Odwodnienie zewnętrzne 100 mm z obramowaniem z tworzywa, ruszt ocynkowany, B125

AVZ102-R103

Szczegóły produktu

Klasa obciążenia B125	12500 kg
Profil przepływu w odwodnieniu	95,3 cm²
Wlot rusztu ocynkowanego	880,6 cm²

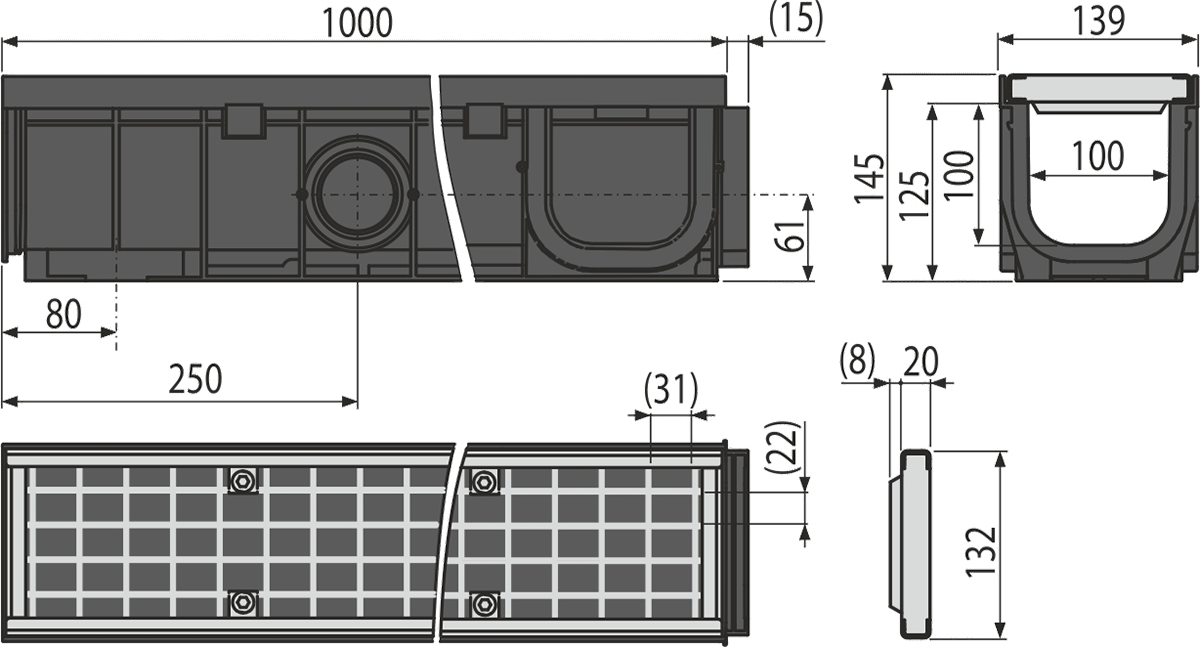

Całkowita wysokość zabudowy	145 mm
Rozmiar rury odpływowej	110 mm

Do odwodnienia: powierzchni z okazjonalnym ruchem samochodów osobowych, chodników, deptaków i podobnych obszarów dla samochodów osobowych

System modułowy – możliwość połączenia w kształcie „I“, „L“, „T“ lub „X“
System pozwala na łatwą blokadę połączenia bez dodatkowych elementów
Solidny mechanizm blokujący, do prostego połączenia poszczególnych odwodnień
Otwory do włożenia prętów blokujących
Ocynkowany ruszt – mocowany w odpływie za pomocą czterech sztuk śrub ze stali nierdzewnej, rozmiar oczek 22×31 mm
Podłączenia dopływów z boku odpływu, w czterech miejscach – Ø50 mm
Odpływ pionowy Ø110 mm
Zaślepki końcowe mogą być użyte jako łącznik dopływu – DN 75 mm
Solidna konstrukcja – samonośna
Przygotowany do opcjonalnego zastosowania syfonu z kratką wyłapującą zanieczyszczenia
Liczne przetłoczenia do lepszego zamocowania w otaczającym materiale
Łatwy dostęp do odpływu – łatwe czyszczenie
Materiał ze stabilizatorem UV zapobiegające blaknięciu, starzeniu i degradacji tworzywa
Materiał: polipropylen wypełniony talkiem, odporny na uszkodzenia mechaniczne, chemiczne i termiczne

Odwodnienie z ramą z tworzywa sztucznego, rozpórki instalacyjne nierdzewne 2 szt
Ruszt ocynkowany – spawany – klasa obciążenia B125
Śruby do mocowania rusztu w odwodnieniu 4 szt

AVZ-P005	Cover on mounting holes
AVZ-R103	Grating for AVZ103, galvanized steel
AVZ-R103S	Grating for AVZ102, galvanized steel, 0,5 m
AVZ102B	Outdoor drain channel 100 mm
MN0050-ND	Screw M8×16

Nazwa pliku	Rozmiar	Działanie
AVZ102-R103 - CAD wykres.dwg	307.21 kB	Pobierać
AVZ102-R103 - CAD wykres.dxf	950.97 kB	Pobierać
AVZ102-R103 - Instrukcja montażu.pdf	733.32 kB	Pobierać
AVZ102-R103 - Deklaracje właściwości.pdf	244.32 kB	Pobierać
