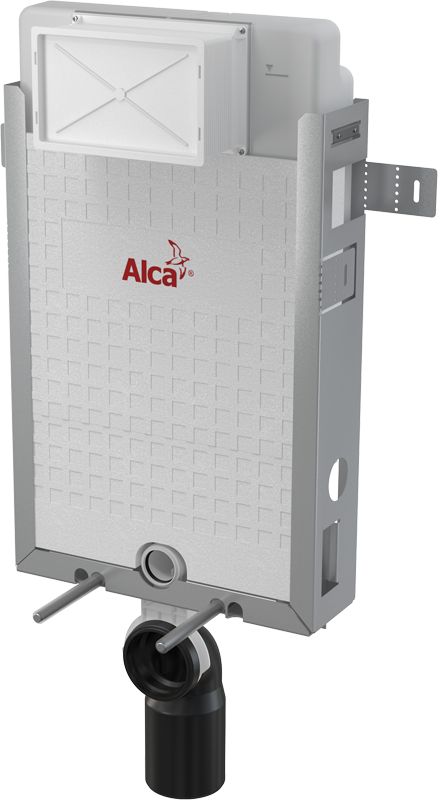

Podtynkowy system instalacyjny do zabudowy ciężkiej

A115/1000 Renovmodul

Produkcja tego produktu została zakończona

Szczegóły produktu

Podłączenia wody od tyłu lub od góry otworami montażowymi	G1/2 "
Funkcjonalny zakres ciśnienia wody	0,05 – 0,8 MPa
Zalecany zakres ciśnienia	0,3 – 0,5 MPa
Duże spłukiwanie	6 – 9 l
Małe spłukiwanie	2,5 – 3,5 l
Domyślne ustawienie dużego spłukiwania	6 l
Domyślne ustawienie małego spłukiwania	3 l
Rezerwa higieniczna	3 l
Objętość wody w zbiorniku	9 l
Test wytrzymałości	400 kg

To rozwiązanie techniczne pozwala na mocowanie do nierównej (wykutej) powierzchni ściany bez wyrównywania tylnej ścianki w zakresie do 50 mm
Ocynkowana konstrukcja nośna z czterema zawiasami skrzydłowymi dla łatwej instalacji
Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
Wyciągany element styropianowy dla łatwego dostępu podczas instalacji
Zestaw do mocowania wspornika z przejściówką DG1/2" do desek z funkcją bidetu
Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego
Kompatybilny ze wszystkimi przyciskami sterującymi Alca
Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
Doprowadzenie wody z tyłu/z góry
Serwis bez narzędzi
Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń
Wysokość montażowa 1062 mm
Głębokość montażu regulowana od 20–95 mm
Głębokość konstrukcji 125 mm
Materiał konstrukcji nośnej: blacha ocynkowana

Zbiornik z zaworem spustowym i napełniającym
Ocynkowana rama konstrukcji nośnej
Śrubunek 1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" –3/8"
Zestaw mocujący: śruba Ø8×60 – 4 szt, kołek Ø12 – 4 szt
Elementy mocujące do mocowania WC: pręt gwintowany M12 – 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
Kolano odpływu HT 90/110 polietylen, PE-HD
Uszczelka, rura polipropylenowa, karbowana wkładka
Uszczelka odpływu, rura polipropylenowa, uszczelka rury
Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
Pokrywa otworu serwisowego łatwo skracalna

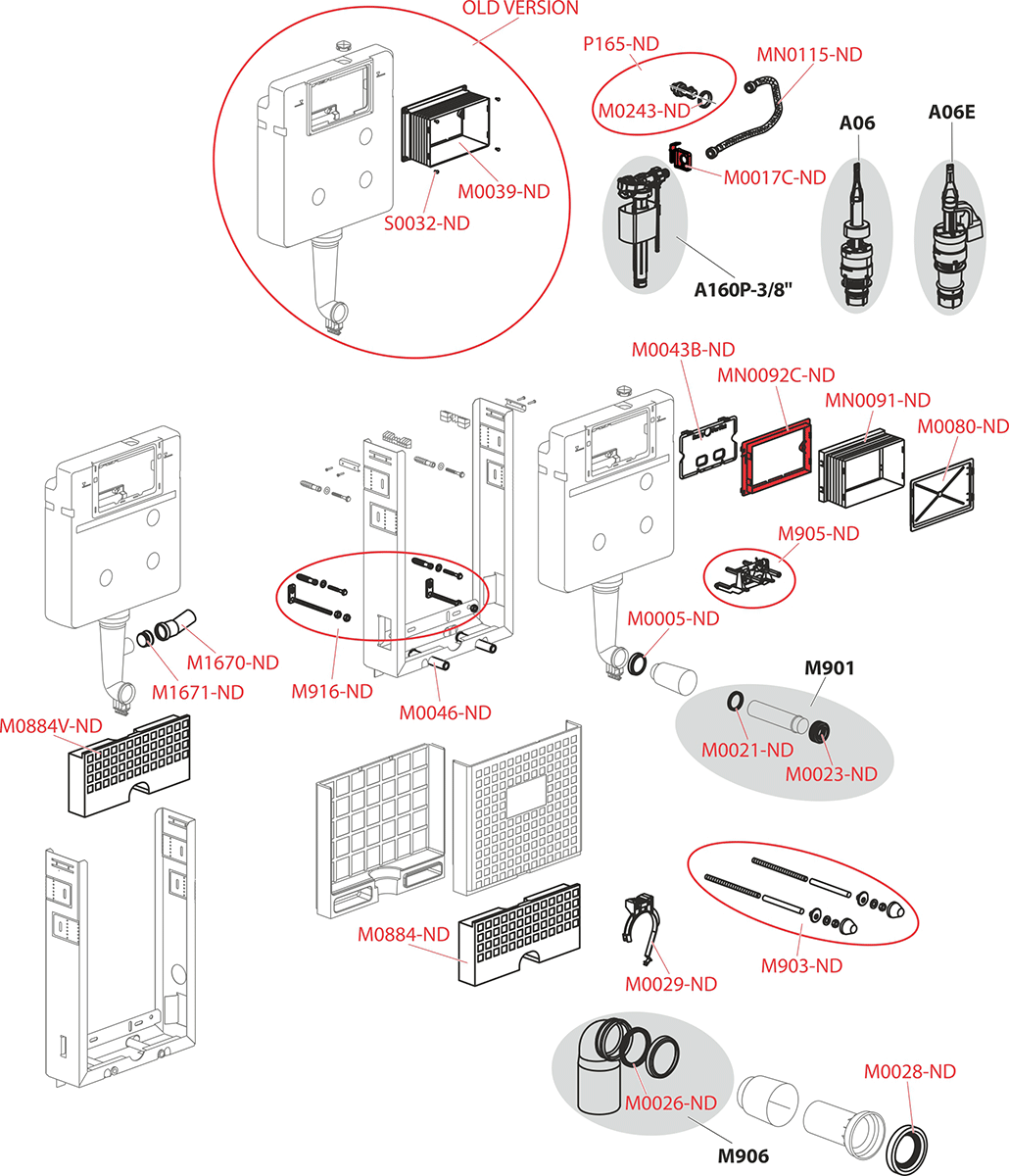

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Wrapping seal 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0029-ND	Waste pipe holder
M0039-ND	Sleeve for WC systems
M0043B-ND	Inner board for WC systems
M0046-ND	Console pipe
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M0884-ND	Polystyrene insulation A115 bottom
M1671-ND	Opening cover
M903-ND	Threaded rods + accessories
M905-ND	Complete mechanism
M916-ND	Fixation set
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
P165-ND	Angle valve SCHELL with bracket and nut
S0032-ND	Screw into metal 4.2×16 DIN 7983 A2
