Podtynkowy system instalacyjny Ecology do zabudowy ciężkiej

AM115/1000E Renovmodul

Szczegóły produktu

Podłączenia wody od tyłu lub od góry otworami montażowymi	G1/2 "
Funkcjonalny zakres ciśnienia wody	0,05 – 1,6 MPa
Zalecany zakres ciśnienia	0,3 – 0,5 MPa
Duże spłukiwanie	3,5 – 6 l
Małe spłukiwanie	2 – 4 l
Domyślne ustawienie dużego spłukiwania	4 l
Domyślne ustawienie małego spłukiwania	2 l
Rezerwa higieniczna	2 l
Objętość wody w zbiorniku	6 l
Test wytrzymałości	400 kg

Zawiera dozownik tabletek WC
Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0–93 mm
Zawór kątowy z możliwością podłączenia do instalacji MEPLA
To rozwiązanie techniczne pozwala na mocowanie do nierównej (wykutej) powierzchni ściany bez wyrównywania tylnej ścianki w zakresie do 50 mm
Ocynkowana konstrukcja nośna z czterema zawiasami skrzydłowymi dla łatwej instalacji
Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
Wyciągany element styropianowy dla łatwego dostępu podczas instalacji
Zestaw do mocowania wspornika z przejściówką DG1/2" do desek z funkcją bidetu
Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
Oszczędne spłukiwanie 2 l mała dawka, 4 l duża dawka
Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego
Kompatybilny ze wszystkimi przyciskami sterującymi Alca
Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
Doprowadzenie wody z tyłu / z góry- na środku / lewej / prawej
Serwis bez narzędzi
Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń

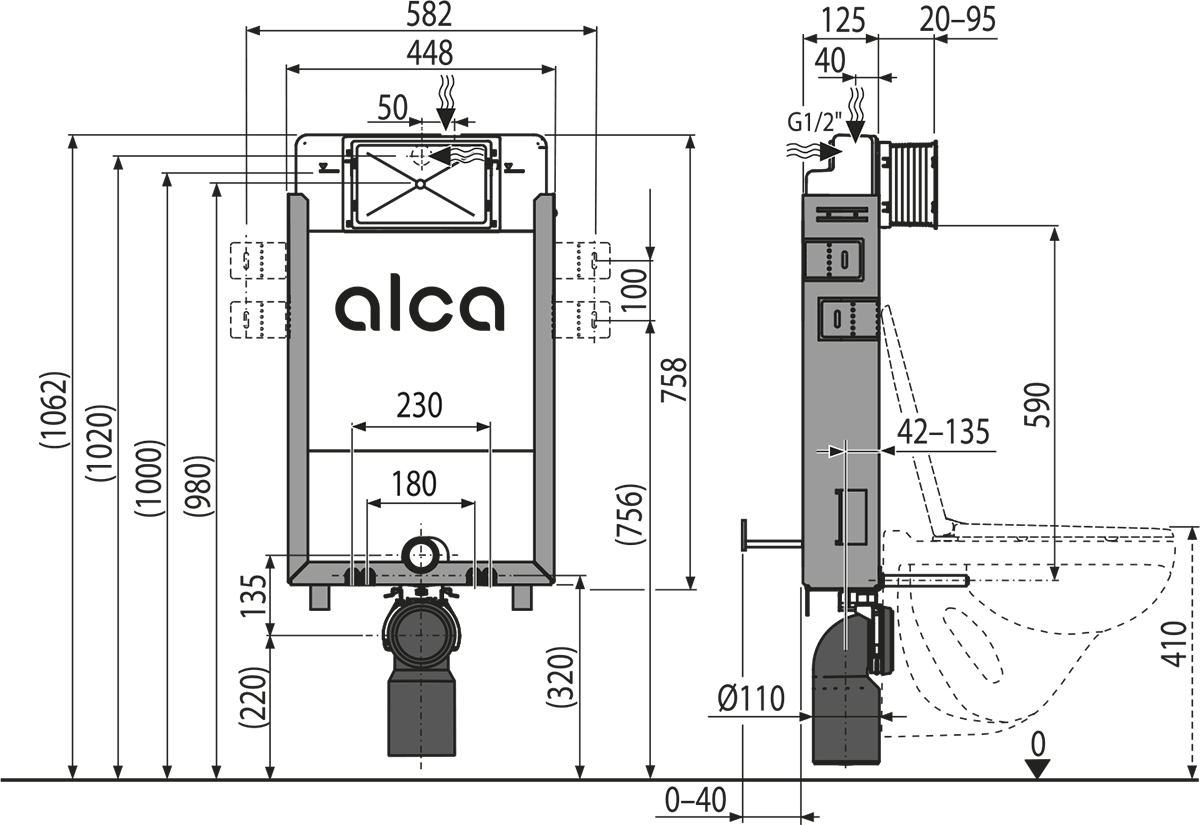

Wysokość montażowa 1062 mm
Głębokość montażu regulowana od 20–95 mm
Głębokość konstrukcji 125 mm
Materiał konstrukcji nośnej: blacha ocynkowana

Zbiornik z zaworem spustowym i napełniającym
Ocynkowana rama konstrukcji nośnej
Śrubunek 1/2 " przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" -3/8 "
Zestaw mocujący: śruba Ø8×60 – 4 szt, kołek Ø12 – 4 szt
Elementy mocujące do mocowania WC: pręt gwintowany M12 – 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
Kolano odpływu HT 90/110 polietylen, PE-HD
Uszczelka, rura polipropylenowa, karbowana wkładka
Uszczelka odpływu, rura polipropylenowa, uszczelka rury
Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
Pokrywa otworu serwisowego łatwo skracalna
Zestaw do aplikacji tabletek toaletowych

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Wrapping seal 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0046-ND	Console pipe
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M903-ND	Threaded rods + accessories
M954-ND	Mechanism complete for WC systems
M956-ND	Sliding waste pipe holder for WC systems
M959-ND	Set for exchange of inlet fill valve
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
MN0867-ND	Inner plate for WC tablet dispenser
P176-ND	Tablet ejector and insert - set

Nazwa pliku	Rozmiar	Działanie
AM115/1000E Renovmodul - CAD wykres.dwg	921.2 kB	Pobierać
AM115/1000E Renovmodul - CAD wykres.dxf	2.6 MB	Pobierać
AM115/1000E Renovmodul - Instrukcja montażu.pdf	10.26 MB	Pobierać
AM115/1000E Renovmodul - Deklaracje właściwości.pdf	152.71 kB	Pobierać
AM115/1000E Renovmodul - Certyfikat.pdf	739.04 kB	Pobierać
